Uskila kirjoitti: 27.11.2018 18:19Uudessa kampurassa ei tunnu olevan klappia...

Semmone se uus on

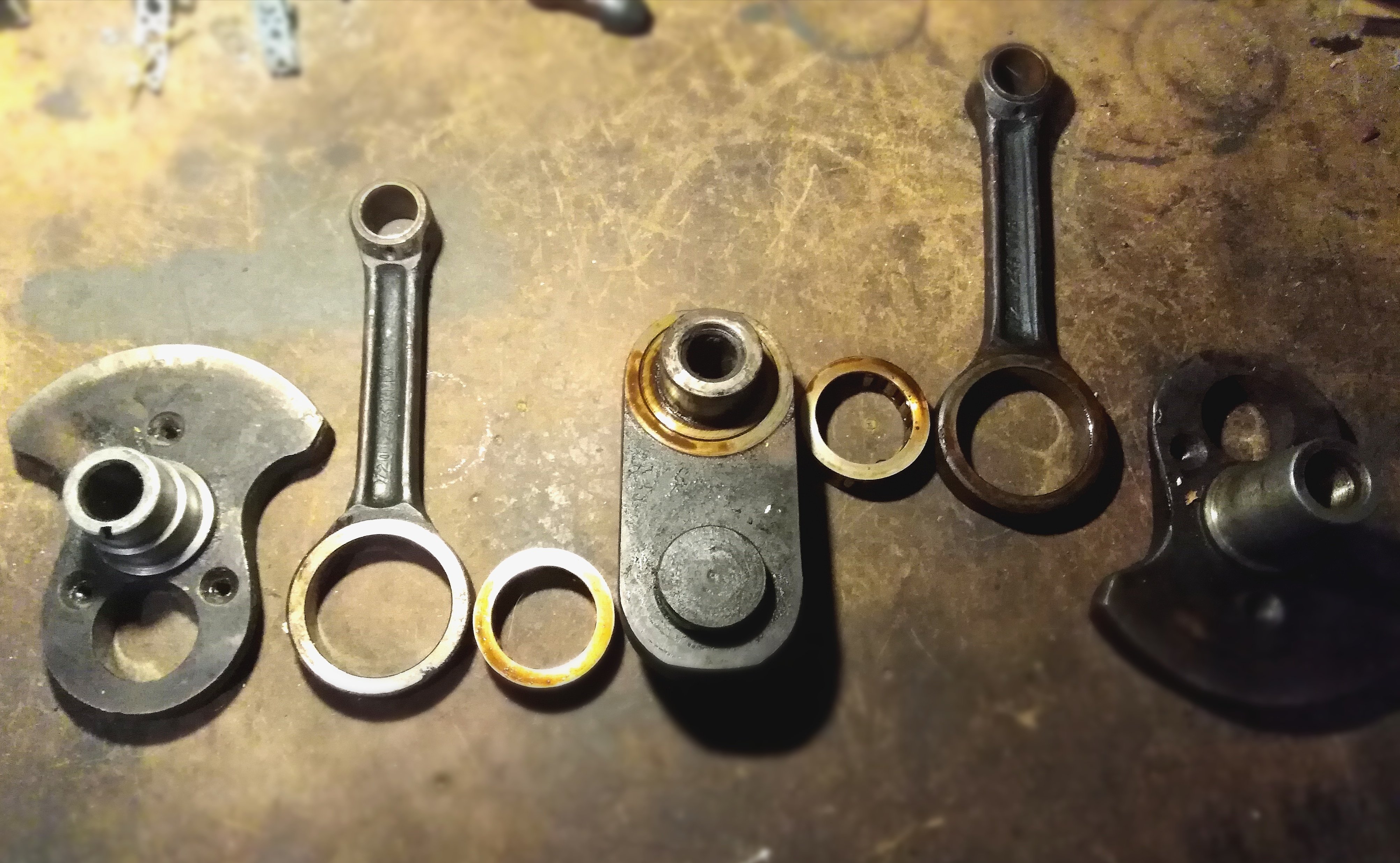

Minä mittailin koon kampuraa ja niinhän siinä kävi, että taas tuli mielekästä tekemistä. Toisessa veivissä oli 0.09 ja toisessa 0.11.

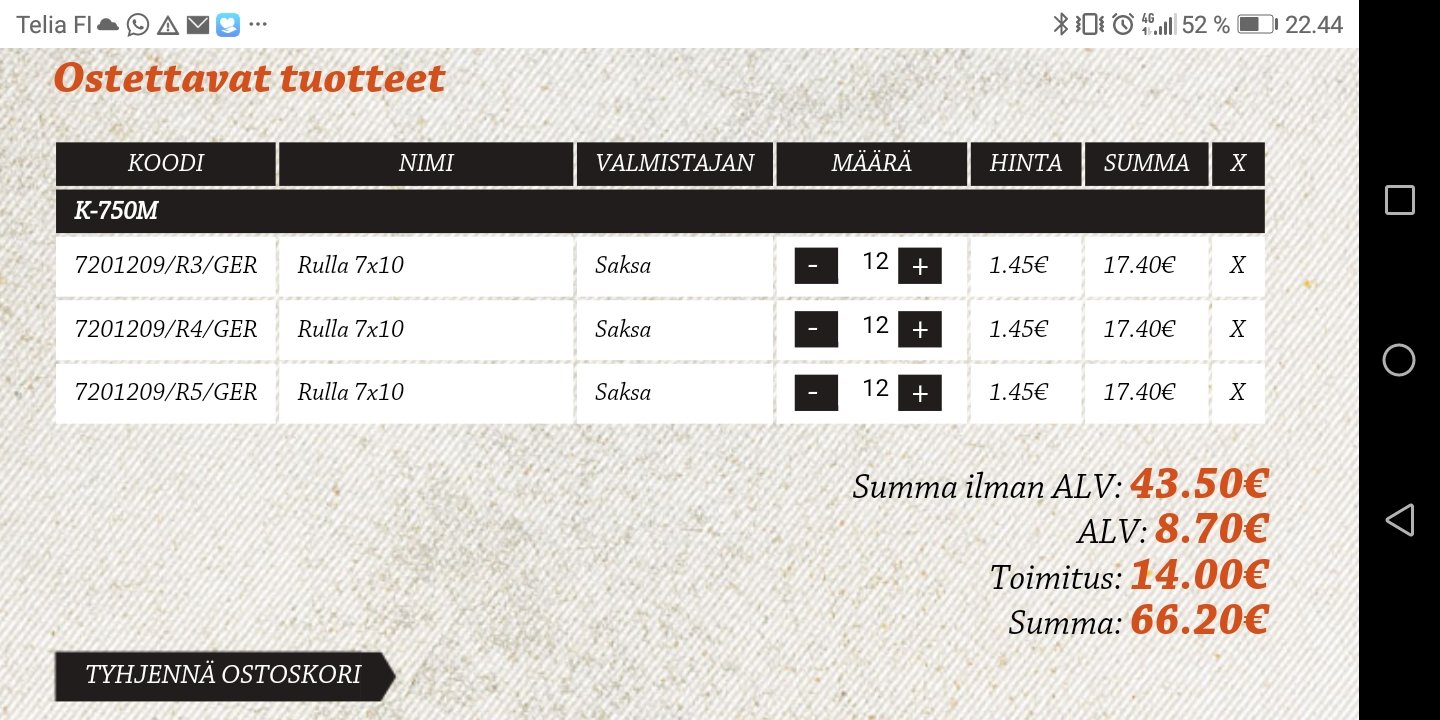

Painoin prässillä auki ja ajattelin ylikokorullilla korjata, jos muut osat on kunnossa. Easthighwaylla näytti olevan saksalaisia +0.05 rullia myynnissä.

Nykyiset neulat mittaa ja uutta tilalle

Easthighwayn mitoitus:
6.97x10 standartti
6.98x10 +0,01
6.99x10 +0,02
7.00x10 +0,03
7.01x10 +0,04
7.02x10 +0,05

Nykyiset neulat on 6.95-6.96. Täytyy vielä kiertokangen silmukka ja kampuran tapit mittailla huomenna töissä kunnon vehkeillä

Mutta tuo mitotustaulukko kyllä selvensi hommaa. Kiitoksia
Ihmettelinkin, että miten neulat on voinu noin kulua, kun luulin että std on 7mm

kalkkuna kirjoitti: 27.11.2018 19:07

Uskila kirjoitti: 27.11.2018 18:19Uudessa kampurassa ei tunnu olevan klappia...

Semmone se uus on

Uskila vaan ihmetteli mihin helvettiin se useitten satkujen laakerin sisäinen säteisvälys hävisi Miusta vaan tuntuu, että asiaa voi ihmetellä moni muukin???????

Täytyy kyllä myöntää että itekkin joskus ihmettelin samaa asiaa. Piti oikein nortti polttaa ennekuin asia valkeni. Muistelisin, että ensimmäistä kampuraa kun laitoin, niin asioista oikein mitään ymmärtämättömänä vähän mittailin niitä palikoita ja kun suht. pyöreiltä näyttivät, niin tyrkkäsin 7,00 rullat sisuksiin. Sattumoisin oli kaapissa 0,05 simmejä (hydepumppu hommista) ja kyllä se sinne rullan ja veivin väliin just mahtu. Kattelin vähän SKF:n välystaulukoita, ja kato perkele, täähän on hyvä.

Näin foorumitermejä käyttääkseni sanoisin, että "sillä on sitten ajeltu"

Tappeja ei kannata painaa keskilimpun läpi eli laakeripinnan kautta.
Kokemuksesta voin sanoa että muutamiin tappeihin tuli pahoja naarmuja laakeri pinnalle tappiin.

1. Tapit ensin ulkolimppuihin kiinni.
2. Neulat häkkeineen tappeihin ja kiertokanki päälle.
3. Kiertokangen kupeessa työstetty painauma aina sisään päin, voiteluöljyt ei poistu liian aikaisin pois.
4. Kiertokangen ja limpun väliin 0,15 -0,25 välystä, prässäys vaiheessa esim. kahdet 0,20mm liuskat väliin.

Yllättävän paljon noihinkin menee rahoja, vaikkei kalliita olekaan
Noh, mutta onneks on kakkospyöränä hoodee. Muistaa realiteetit.

Jos kiertokangen yläpään heloja on uusittu ja kalvattu sekä varmistaa että kaikki on liki main suorassa niin testaa männän tapilla linjauksen.
Tämä linjaus riittää ei kannata tehdä yksin kertaisesta asiasta liian vaikeaa.

Yritin keksiä irrotusvaiheessa jotain ettei tappeja olisi tarvinnut painaa keskilimpun läpi, mutta en keksinyt. Joten Painoin vähän matkaa prässillä ja sitten otin ulomman lipun ulos vetäjällä irti. Ajatus on kasata niin, että painan tuon takaisin kohdalleen enkä irrota kokonaan keskilimpusta missään vaiheessa.

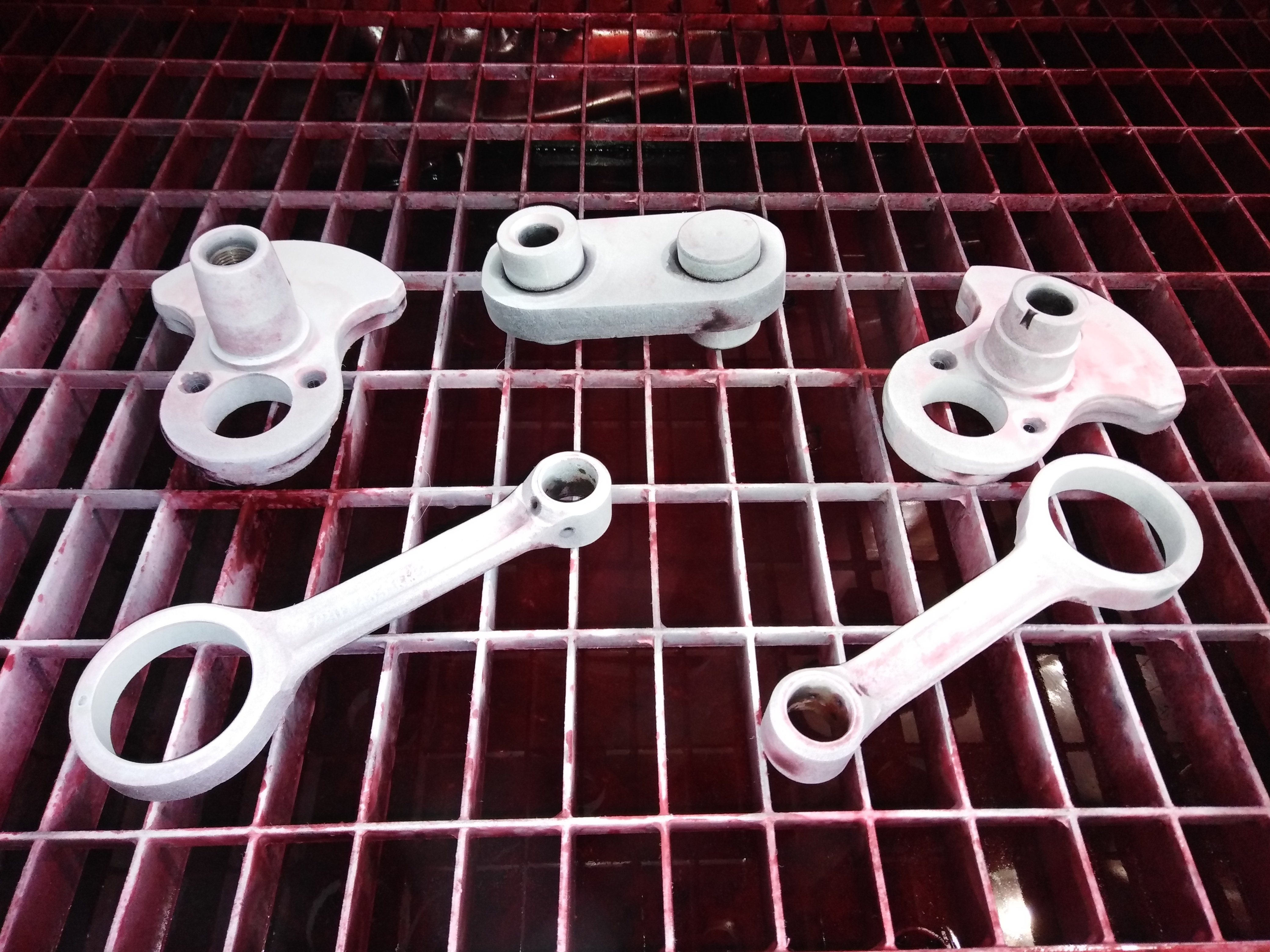

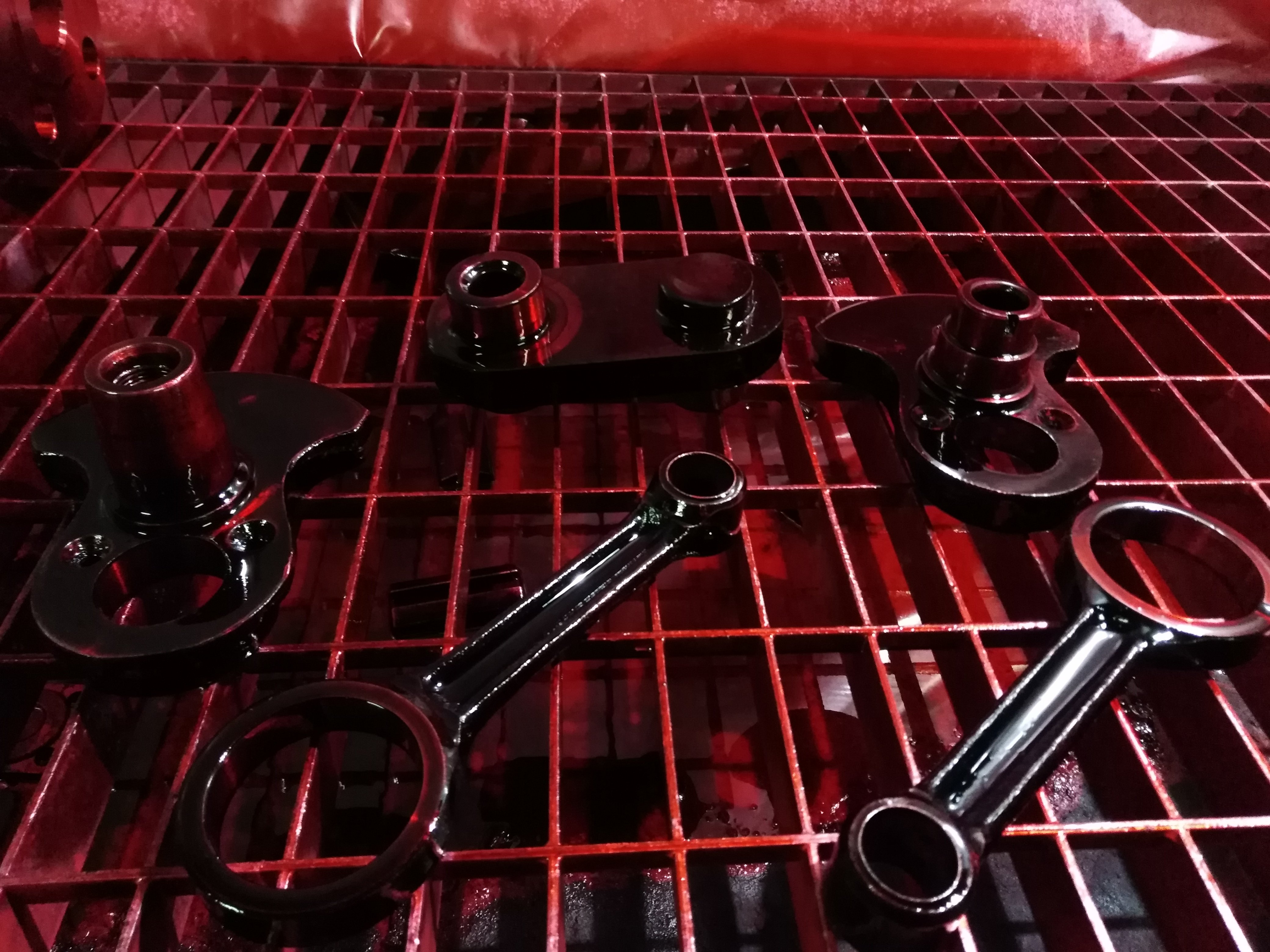

Laitoin vielä tunkeumanestevärin pintaan

Eipä näytä säröjä olevan

huuha kirjoitti: 28.11.2018 11:11 Yritin keksiä irrotusvaiheessa jotain ettei tappeja olisi tarvinnut painaa keskilimpun läpi, mutta en keksinyt. Joten Painoin vähän matkaa prässillä ja sitten otin ulomman lipun ulos vetäjällä irti. Ajatus on kasata niin, että painan tuon takaisin kohdalleen enkä irrota kokonaan keskilimpusta missään vaiheessa.

1. Rohkeasti vaan prässäät tapit pois keskilimpusta.

2. Tarkistat tapit mittaamalla tai sormen kynnelläkin tuntee paljonko lukumaa on tapin keskellä.

3. Miksikö tapit irti? tapit tarttuu kunnolla kartioista kiinni ulkolimppuun ja ulkolimpun tasalle tapit kerralla prässätessä.
(välyksen säätö tapahtuu suorasta päästä)

4. Kun tappi on ulkolimpussa kiinni, näet miten voitelureijät asettuu paikoilleen kiertokankea nähden eli jääkö reijät näkyviin? mutta sitä ennen on
puhdistettu tappien sisukset sekä pienet voitelureijät sopivalla poranterällä.

5. Tappiin häkki paikoilleen, sivusta neulat ja kiertokankia päältä paikoilleen.

6. Pyrit samaan kaiken välyksen pois, esim. 7,00 mm neuloilla menee kiertokanki paikoilleen ja esim. testaat meneekö 7,01 mm neulojen päälle
kiertokanki >> jos menee ja takertelee kiertokankea pyörittäessä >> liian pieni välys.

7. Tässä tapauksessa jää paikoilleen 7,00mm neulat, vaikka sopivat ois 7,005 mm neulat

Muutama kuva "työkalusta" ulkolimpun irroitukseen.
Mitat on suuntaa antavia, 25mm ohuempaa tavaraa ei kannata käyttää koska muuten antaa rauta periksi.

Takapuolelta...

Purkuun tappi, sisälle menevä tappi toimii vain ohjurina.

Onko jokin väärin kuvassa?

Ensimmäinen kiertokanki menee helposti paikoilleen prässätessä, kiertokangen kahden puolen 0,20mm liuskat ja prässillä kiinni.(saadaan sopiva välys)

Kampiakseli kiinni esim. ruuvipenkkiin ja kiertokanki on tarttunut liuskoneen kiinni.

Kiertokangesta kiinni ja pyörittämään kiertokankea >> jolloin liuskat pyrkii tulemaan ulos päin eli pois.
Liuskoja voi myös pihteillä esim. avustaa ja vetää samalla liuskoja pihteillä kun kiertokankea liikuttaa.

Tai sitten koneistaa kaikki sopivat työkalut jokaiseen työvaiheeseen.

Toista kiertokankea(tappia), kun laittaa paikoilleen keskilimppuun, jotta voi surutta prässillä painaa kiinni >>> väliin esim. kuvan mukainen kiertokanki ja päälle 0,20 mm liuskat.

Ennen kuin koko kampura on purettu, merkataan joka limppuu esim. suorakulmalla suora viiva.
Kuvassa ei ole kolmatta viivaa, koska ulkolimppu vaihdettu toisesta kampurasta.

Prässäys vaihessa voi tarkkailla linjausta, saa jopa 0,02mm heittoon ilman kopsimista.

Nyt on kyllä hyvät ohjeet. Kiitoksia! Juuri tuollaista levyä suunnittelinkin, mutta en jaksanu alkaa askartelemaan. Tapit säilyi kyllä ehjänä. Laakerirullat tilasin easthigwayltä.

Jos tapit painaa ulkolimppuun kasausvaiheessa ja pinta on kartiomainen, niin onko siihen määritelty joku voima, jolla se painetaan. On meinaan vähän hiton iso prässi jolla meinasin kasata ja varmasti menee joku rikki jos täydellä voimalla painaa kartiopintoja.

Minulla ei ole tiedossa voimaa mitä pitäisi käyttää mutta käytäntö on opettanut näitä kampuroita tutkiessa, värkätessä ja kasatessa.

Laitat limpun "selälleen" paksun rauta levyn päälle, vain tapin reijän kohdalta levyn päälle.
Tappihan vastaa rauta levyyn kun painat prässillä, joten ei halkaise reikää limpussa.

Hyviä käytännön neuvoja ! .

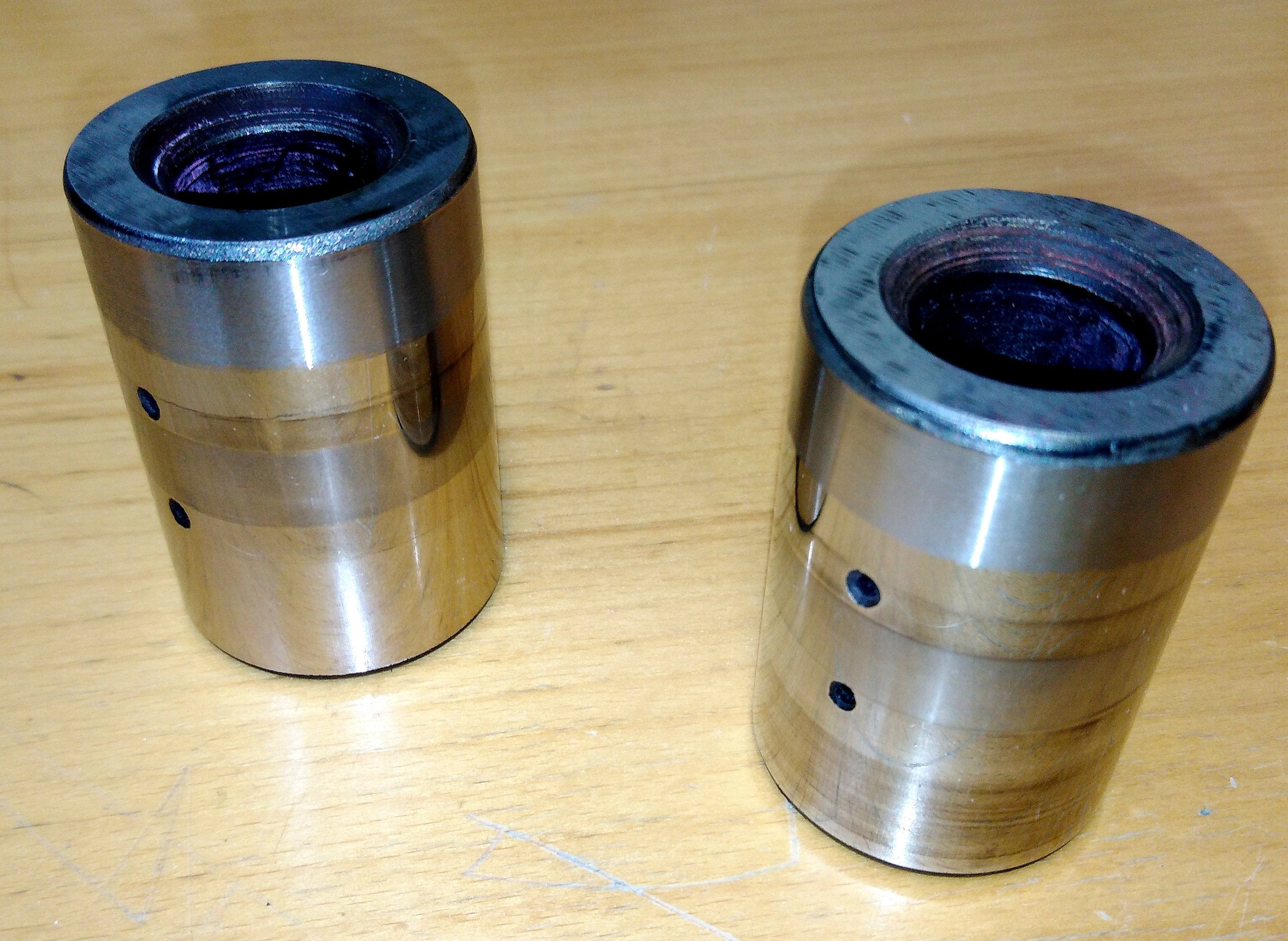

Tapit näyttää ihan hyväkuntoisilta.
Ei ollut onneksi mitään pahoja naarmuja tullut, vaikka painoinkin irrotusvaiheessa osittain keskilimpun läpi

Viesti Kirjoittaja metsuri Torkkelista » 07.11.2018 18:47

Jos ei ne toppahousut oo edes jakopäätä osanneet tehä samaan mittaan, niin miten vitussa ne on sitten osannu tehä limpuista ja veiveistä tuhannesosillen samanlaisia, kysyy epätietoinen Torkkelista.??


Mitä minä joskus kirjoitinkaan kolmisen viikkoa sitten? Oli illalla aikaa puljailla sen paskan kampuran kanssa. Aattelin hifistellä sen heiton liki nollaan. Homma meni hienosti. Viimeiset satku pari piti ottaa pois limppuja puristamalla/levittämällä. Niitä ois ollu mahottomuus ottaa pois limppua kääntämällä koska +,- oli limpun pystyasennossa. Heitot oli luokkaa tuhannesosia, viisari just värähti. Ja sitten Koottovin heiton tarkistukseen, kanget tapilla yhteen.... Voi vittu... reilusti toista milliä. Poltin nortin. Sitten aattelin, että mennäämpä perse eeltä puuhun ja naputellaan se Koottovin heitto liki nollaan. Se kävi helposti. Sitten perään normaali laakeripinnoista kellotus. Lopputuloksen arvasin kyllä jo etukäteen, heitto useita kymppejä. Tuumasin, että jonkun nyt täytyy olla viturallaan. Päätylimput olivat samasta kampurasta mutta keskilimpu varmaan vuosikymmeniä uudemmasta vehkeestä. Ei muuta kuin kampura auki. Niinhän siinä sitten kävi, että lukuisten mittauskertojen( hyvä perustönäri, pari digitönäriä ja mikro) tulin siihen tulokseen, että keskilimpussa on tappien reikäväli 68,08mm. Ei niistä palikoista kampuraa voi tehdä. Sattu olemaan laatikossa yks toinen keskilimppu ja painelin siihen vähän tappeja kiinni jotta pääsee mittaamaan. Se näytti jotain 68,03 tai 04. Rupes niin vituttamaan, että löin hanskat naulaan. Ehtiihän noita joskus tutkailemaan vähän tarkemmin.

Mitä tästä opin??? Jos joskus teen kampuraa mitälie palikoista niin pitänee mittailla aika vitun tarkasti palikat etukäteen.

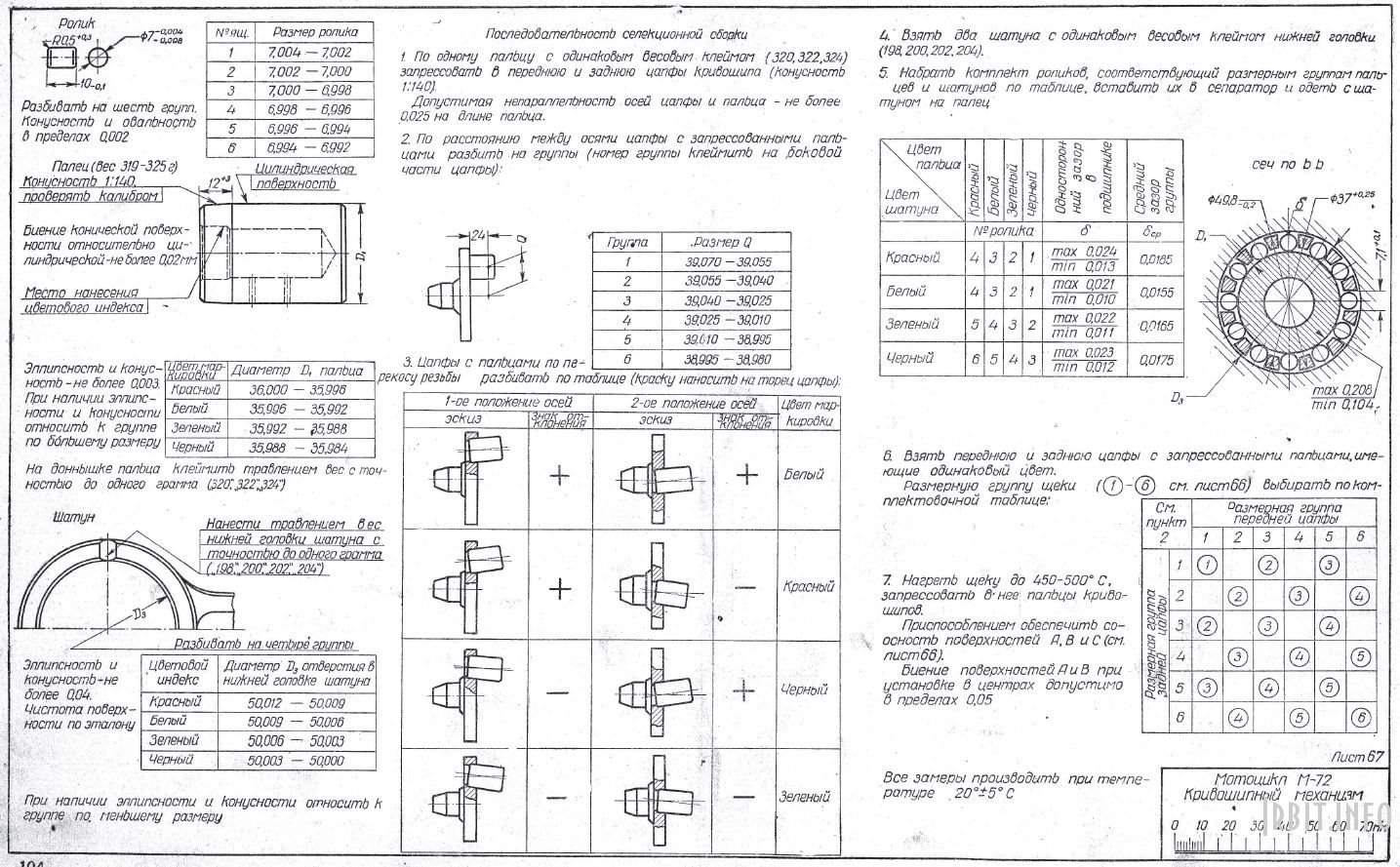

Näihän se valitettavasti on..aika paljon saa olla hyllyssä purettuja varaosaksi kelpaavia osia ja aikaa mitata , kun usein tavara on vähän sinne päin vaan. Joskus kun tappien/ limppujen sovitetta pahkäilin, niin katsoin venäläisistä valmistuskuvista mihin mittaan ne oli ajettu... joopa joo ,,taisi olla vaan aatun aikaisten insinöörien kuvat kopioitu mitoiltaan sellaisenaan , mutta toteutunut työn toleranssi oli jossain ihan muualla...

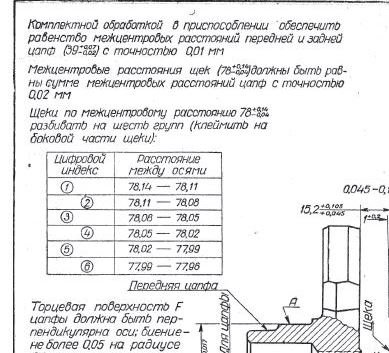

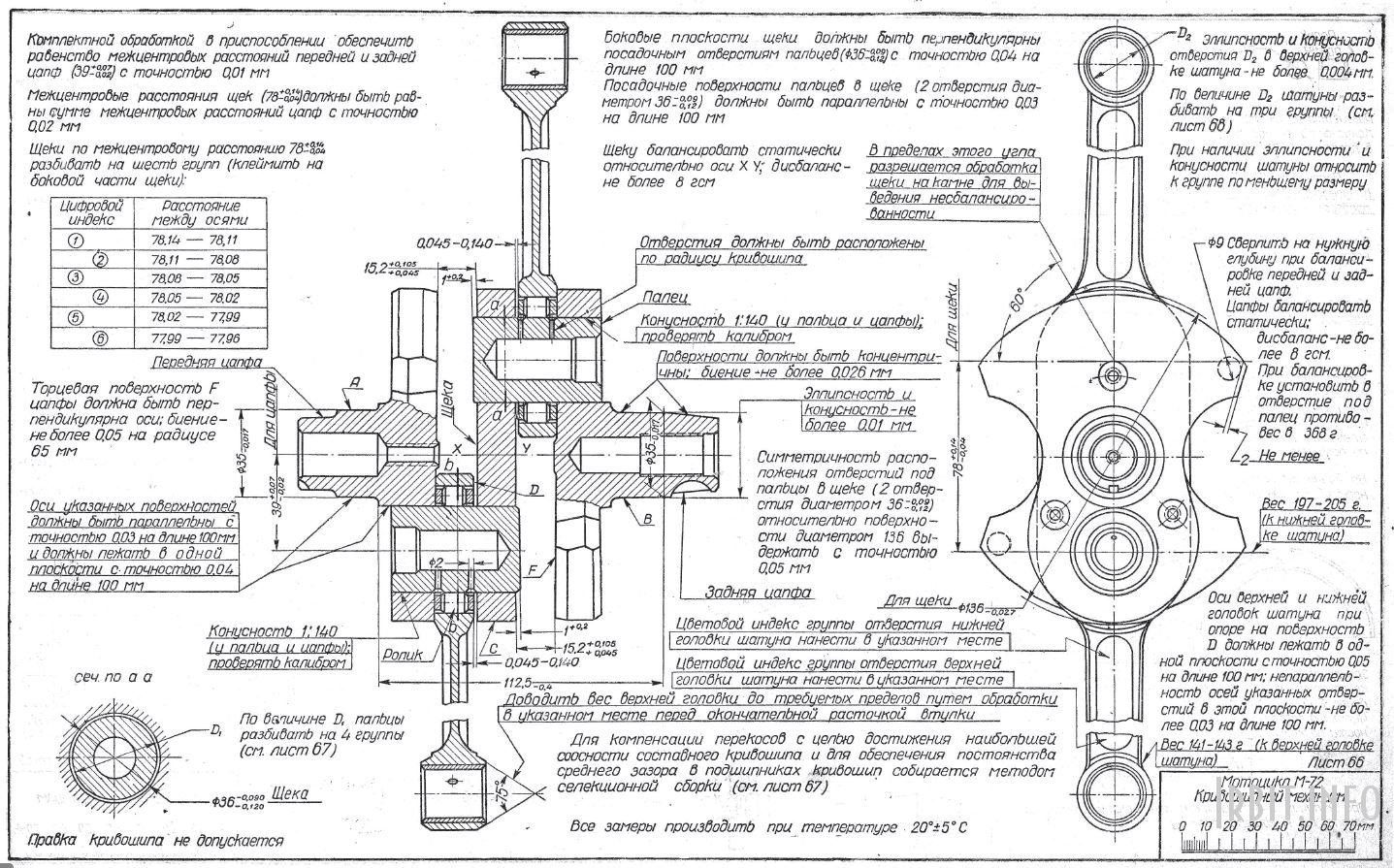

Kai se keskilimpujakin tarttee olla 6:lla eri mitalla , jos noita päätyjäkin on eri toleransseilla, ainakin M72:sen piirusten mukaan.
Ja iskunpituus vaihtelee saman verran.

Oiskohan tuo ryhmittelynumero stanssattu johonkin. Tuskin?

TimoS kirjoitti: 30.11.2018 07:24 Kai se keskilimpujakin tarttee olla 6:lla eri mitalla , jos noita päätyjäkin on eri toleransseilla, ainakin M72:sen piirusten mukaan.


Ja iskunpituus vaihtelee saman verran.


Sinä sen sanoit, helvetin hieno homma

Ihmetyttää vaan kun nuo gurut lätisee palstoilla näistä kampurahommista, niin en oo moista taulukkoa ikinä nähny. Ite piti oppia tuo homma kantapään kautta

Tästä samasta viestiketjusta noi taulukot löytyy
Ja samoissa kuvissa on noiden neulojen ja tappien toleransseista kuvia.

Terve

Kuvat uudestaan...
